Paslanmaz Dirsek
Buharı test etmek için doğru numune noktalarının takılması gerekir. Paslanmaz dirsekler, boyutları ve diğer kurulum verileri hakkında daha fazla bilgi için aşağıdaki detayları inceleyiniz.
Temiz/saf buhar uygulamaları için 1/2″ – 3/4″, 1″ 1.5″, 2″, 3″ ve 4″ modellerinde paslanmaz dirsekleri temin edilebilmektedir.
Diğer boyutlar, bağlantılar veya özel siparişler için lütfen bizimle iletişime geçin.
Buhar Kalitesi Test NoktalarıBuhar kalitesini test etmek için buhar hattında belirli test noktaları gereklidir.

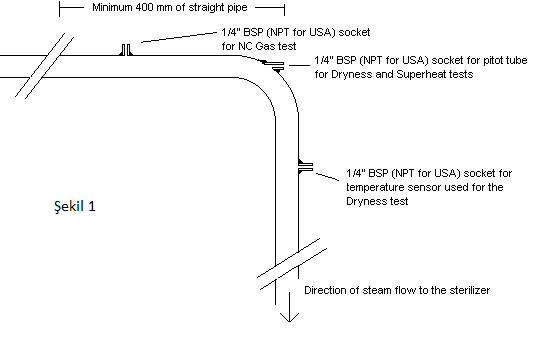

Şekil 1, sterilizatörden hemen önce buhar besleme borusu üzerindeki üç test noktasının konumunu göstermektedir. Bu test noktası genellikle ana buhar kaynağı izolasyon vanası ile sterilizatör arasına kurulur.
HTM 2010 tarafından belirtilmeyen bir varsayım, test noktasının dağıtım sistemi ile sterilizatör arasına, buhar basıncının 3 – 4 Bar ölçüsü olduğu yerde yerleştirileceğidir.
Detaylar
Buhar kalitesini test etmek için buhar hattında belirli test noktaları gereklidir.
Yukarıdaki grafik, sterilizatörden hemen önce buhar besleme borusu üzerindeki üç test noktasının konumunu göstermektedir. Bu test noktası genellikle ana buhar kaynağı izolasyon vanası ile sterilizatör arasına kurulur.

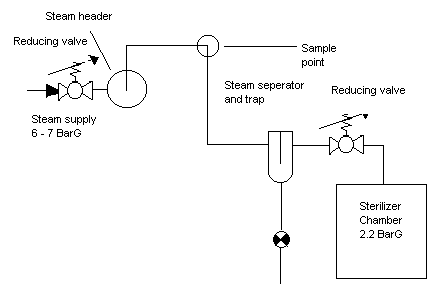

HTM 2010 veya EN 285'te belirtilmemekle birlikte, buhar örnekleme noktasının yukarıdaki Şekil 1'de gösterildiği gibi konumlandırılacağı varsayımı vardır. Bu, numune basıncının 3 – 4 Bar Gauge olacağını ve numune noktasından sonra 2,2 Bar Gauge'de (134 santigrat derece) çalışacak sterilizatörden önce bir buhar ayırıcı ve indirgeme aşaması olacağını gösterir.
Bu varsayımın geçerliliği yalnızca kızdırma testi için geçerlidir. Bu durumda, atmosferik basınca indirgenmiş buharın ölçülen aşırı ısısı, yerel atmosferik basınçtaki kaynama noktasının 25 santigrat dereceden daha az üzerindeyse, haznede mevcut olan aşırı ısının 5 santigrat dereceden daha az olacağı ve bunun ardından 1 santigrat derece olacağı varsayılır. 2 Bar'a kadar basınç düşüşü. Kullanılan gerçek basınç düşüşüne uyması için kabul kriterlerini ayarlamak gerekebilir.
NotlarTüm giriş noktaları ¼” BSP dişi soketlerdir. Borulardan açılan delikler tam boyutta olmalıdır.

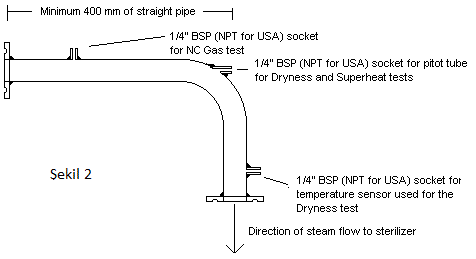

Tri-Clover BağlantılarıYukarıda Şekil 1'de gösterilen boru tesisatı konfigürasyonu, demir veya bakır borunun kullanıldığı veya paslanmaz çelik boru tesisatı sistemlerinin kullanıldığı ve vidalı bağlantıların test süresi boyunca kabul edilebilir olduğu tri-clover bağlantıların kullanıldığı çıkarılabilir bir özellik olabilir. Bu konfigürasyon Şekil 2'de gösterilmiştir.

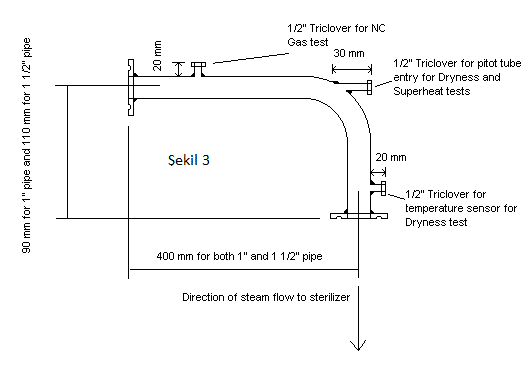

Vidalı ¼” BSP bağlantı parçaları ve pitot tüpü ve diğer bileşenlerin takılmasına ve test parçasının içeride bırakılmasına izin verecek şekilde yapılmış adaptörlerin yerine nominal ½” tri-clover bağlantıları kullanmak mümkündür. Pozisyon kalıcı olarak veya istendiğinde kaldırılır. Bu seçenek, Şekil 3'te 1" ve 1 1/2" boru için gösterilen tipik boyutlarla gösterilmiştir.

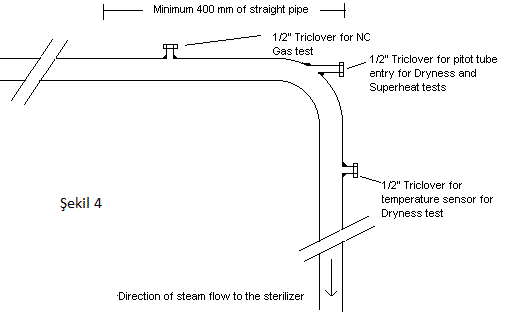

Şekil 4, kalıcı olarak monte edilmiş bir durumda tri-clover test bağlantılarının takıldığı bir düzeni göstermektedir. Bu tür bağlantıların kullanılmasının, testler için kullanılan bileşenlerin temel geometrisini ve konumunu değiştirmemesine dikkat edilmelidir.
Yukarıdaki Şekil 3'teki boyutlara sahip çeşitli boyutlarda sanitasyon test dirsekleri tedarik ediyoruz. Tüm teknik özellikler için
Buhar Kalite Testi Dirsekleri Kılavuzu'na bakınız. Şekil 5, tri-clover bağlantıların kullanımına uyacak şekilde uyarlanmış standart bağlantı parçalarının kullanımını göstermektedir:

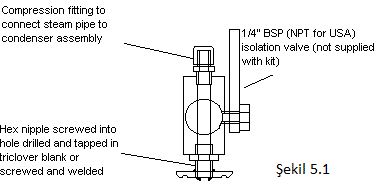

Şekil 5.1 Yoğuşmayan gaz testi numune noktaları

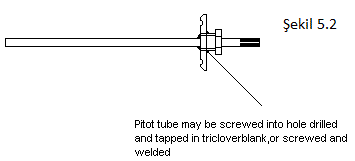

Kuruluk Değeri ve Kızgınlık testleri için pitot tüpü

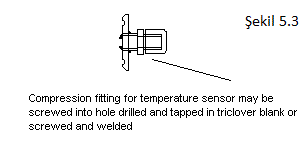

Sıcaklık sensörü giriş rakoru
SQ1 Portatif Buhar Kalitesi Test Kiti, test bileşenlerinin vidalanmış olduğunu açıklayan EN 285'e Uygunluk Sertifikası ile birlikte verilir. Test noktalarının veya test noktası konumlarının değiştirilmesi durumunda tam uyumluluk garanti edilemez. Aralık dışı test sonuçlarıyla ilgili birçok sorun, standart olmayan test noktalarının kullanılmasının veya test metodolojisinin "geliştirilmiş" olmasının sonucudur. Birçok firma tri-clover bağlantı ve adaptörlerini sorunsuz kullanır. Sorun yaşanması durumunda, atılacak ilk adım, yukarıda Şekil 1'de açıklanan standart yerleşim düzenine dönüş olmalıdır.
Yoğuşmayan Gaz Test NoktasıÖrnekleme noktası buhar borusunun üstünde olmalı ve dikey olarak yukarı doğru yapılandırılmalıdır. Test kitiyle birlikte verilmeyen ¼” izolasyon vanasını takmak için soketin üzerinde yeterli alan gereklidir. Buhardan kondensere giden borunun takılmasına olanak sağlamak için test kitiyle birlikte bir ¼” BSP erkek kompresyon fitingi sağlanır. Konfigürasyon çizimle aynı olmalıdır, yani doğrudan boruya kaynaklı/gümüş lehimli ¼” BSP dişi soket. Eşit bir tee kullanılabilir, ancak bu, standart yöntem kullanılarak elde edilenden daha kötü sonuçlar üretme eğilimi ile daha yüksek gaz seviyelerinin birikmesine izin verebilir. Kullanılmadığında, ¼" BSP valfi yerinde bırakılabilir, aksi takdirde bir ¼" BSP tapası takılabilir. Tri-clover bağlantıları kullanılıyorsa, boş bir tri-clover fitingi kullanılabilir.
Kuruluk Değeri ve Kızgınlık Test NoktasıBu testler için pitot tüpünün buhar akışına yerleştirilmesi gerekmektedir. Pitot tüpünün giriş noktasının yatay, düz ve buhar borusunun duvarlarıyla paralel olması önemlidir, çünkü borunun kenarına doğru herhangi bir sapma sonuçları olumsuz etkileyebilir.
Örnekleme noktasında istenmeyen türbülansa neden olabileceğinden, bir dirsek veya T parçası yerine süpürülmüş bir dirsek kullanılması tercih edilir. Pitot tüpü, buhar akışına karşı örnekleme yapılmalıdır. Yani buhar akışı pitot tüpünün içine doğru olmalıdır. Türbülansın numune üzerindeki etkisini azaltmak için numune noktasından önce en az 400 mm düz boru gereklidir. Numune alma noktası kullanılmadığında ¼” BSP tapası ile kapatılabilir. Tri-clover bağlantıları kullanılıyorsa, boş bir tri-clover fitingi kullanılabilir.
Buhar SıcaklığıBuhar sıcaklık noktası gösterildiği gibi kurulmalı ve boru hattına bir sıcaklık sensörünün takılmasına izin vermek için bir salmastra (kitle birlikte verilir) ile donatılmalıdır. Amaç, sensör elemanını buhar akışının merkezine yerleştirmek olmalıdır. Numune alma noktası kullanılmadığında ¼” BSP tapası ile kapatılabilir. Tri-clover bağlantıları kullanılıyorsa, boş bir tri-clover fitingi kullanılabilir.
